Skylake-X/W and Cascade Lake-X/W

Tác giả: Nam Phạm

Tổng quan

• OS X thấp nhất:

  • OS X 10.13, High Sierra

Chuẩn bị

B1: Tải propertree tại đây

B2: Tải GenSMBios tại đây

B3: Tiến hành snapshot config theo hướng dẫn tại đây

Tiến hành

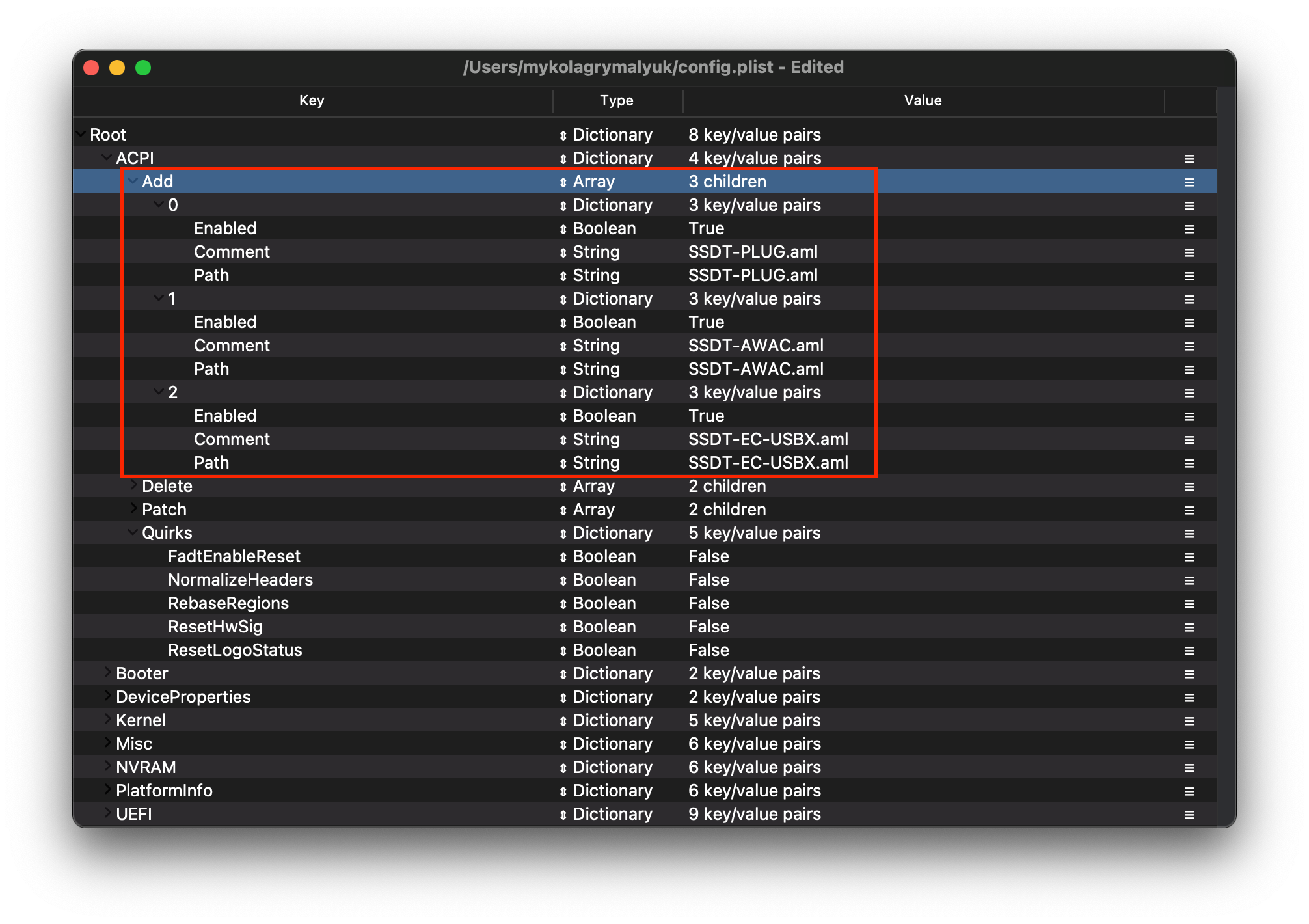

ACPI

ADD

Phần này không cần chỉnh sửa gì, chỉ cần thêm SSDT-EC-USBX, SSDT-PLUG

Đối với user cài macOS Big Sur, cần add thêm 2 SSDT sau: SSDT-RTC0-RANGE

Booter

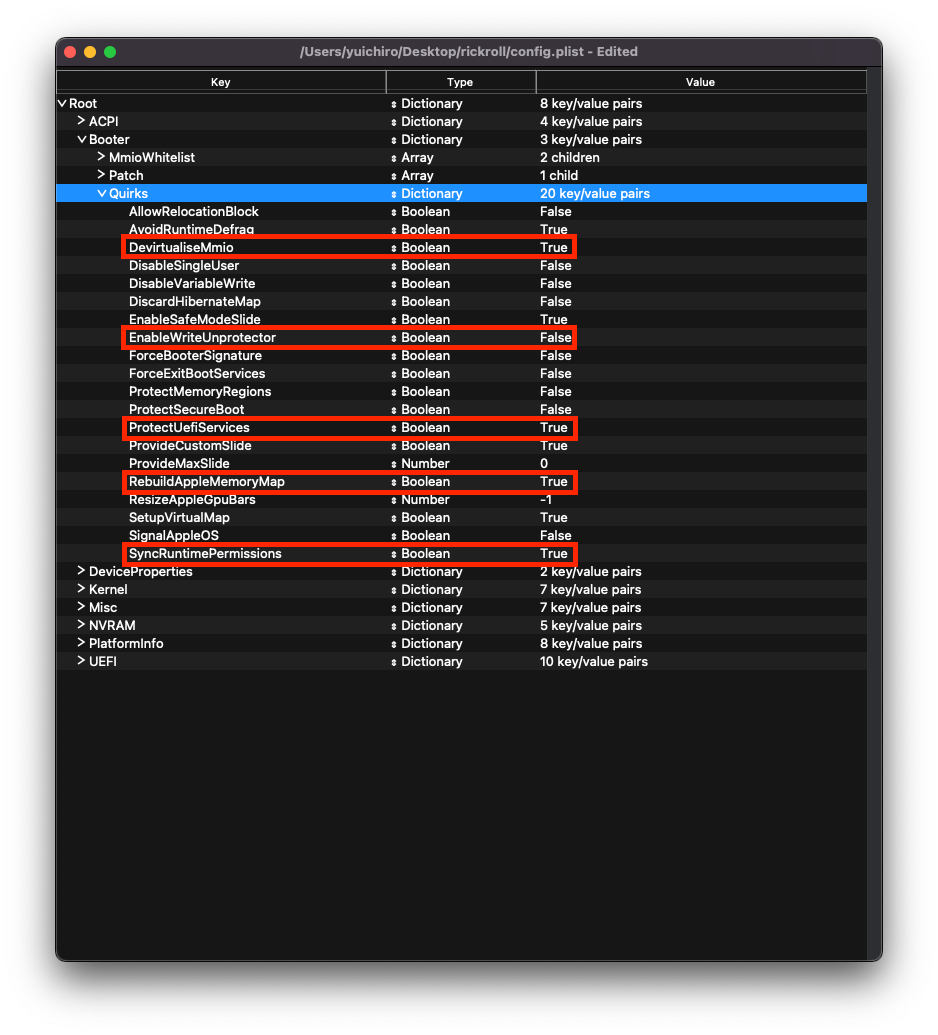

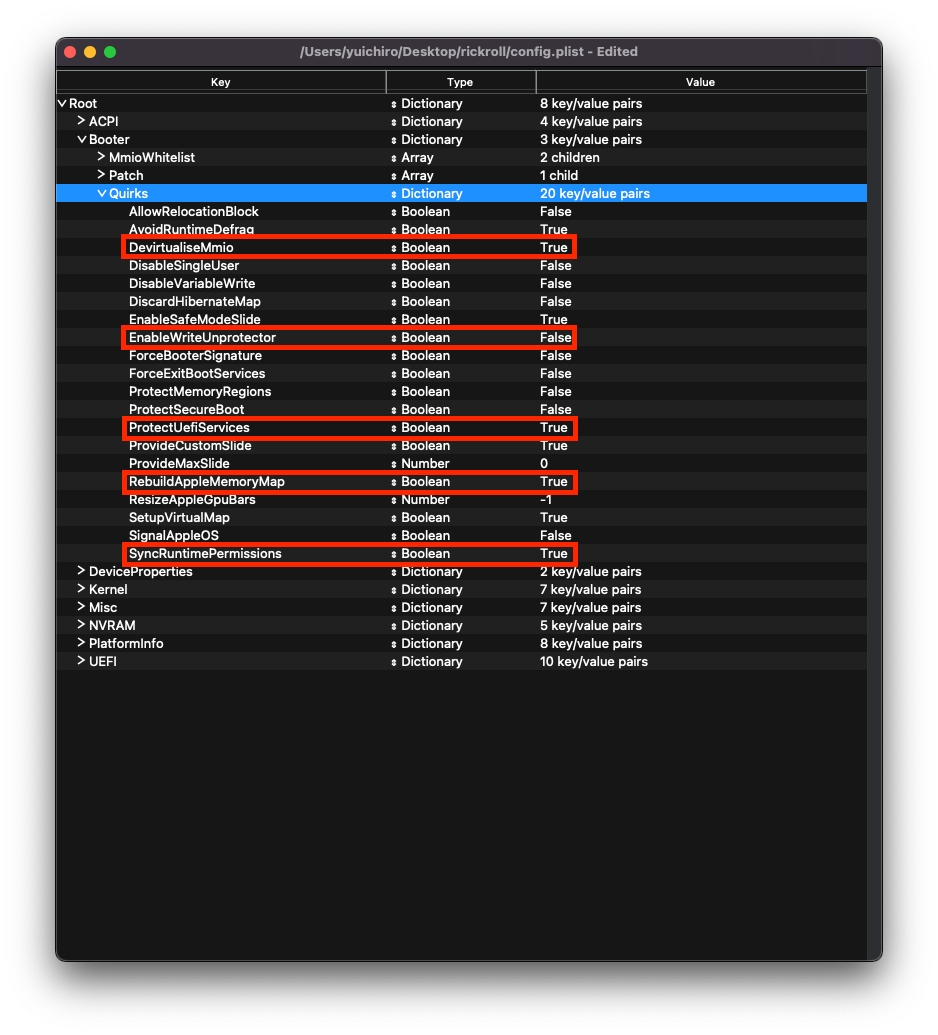

Quirks

Chỉnh sửa phần Quirks như sau:

Quirk	Enabled	Comment
DevirtualiseMmio	YES
EnableWriteUnprotector	NO
RebuildAppleMemoryMap	YES
SetupVirtualMap	YES	BIOS Asus phiên bản từ v3006 trở lên sẽ không boot được nếu bật quirk này
SyncRuntimePermissions	YES

DeviceProperties

ADD

Không cần chỉnh sửa gì

Kernel

Emulate

Không cần thay đổi gì

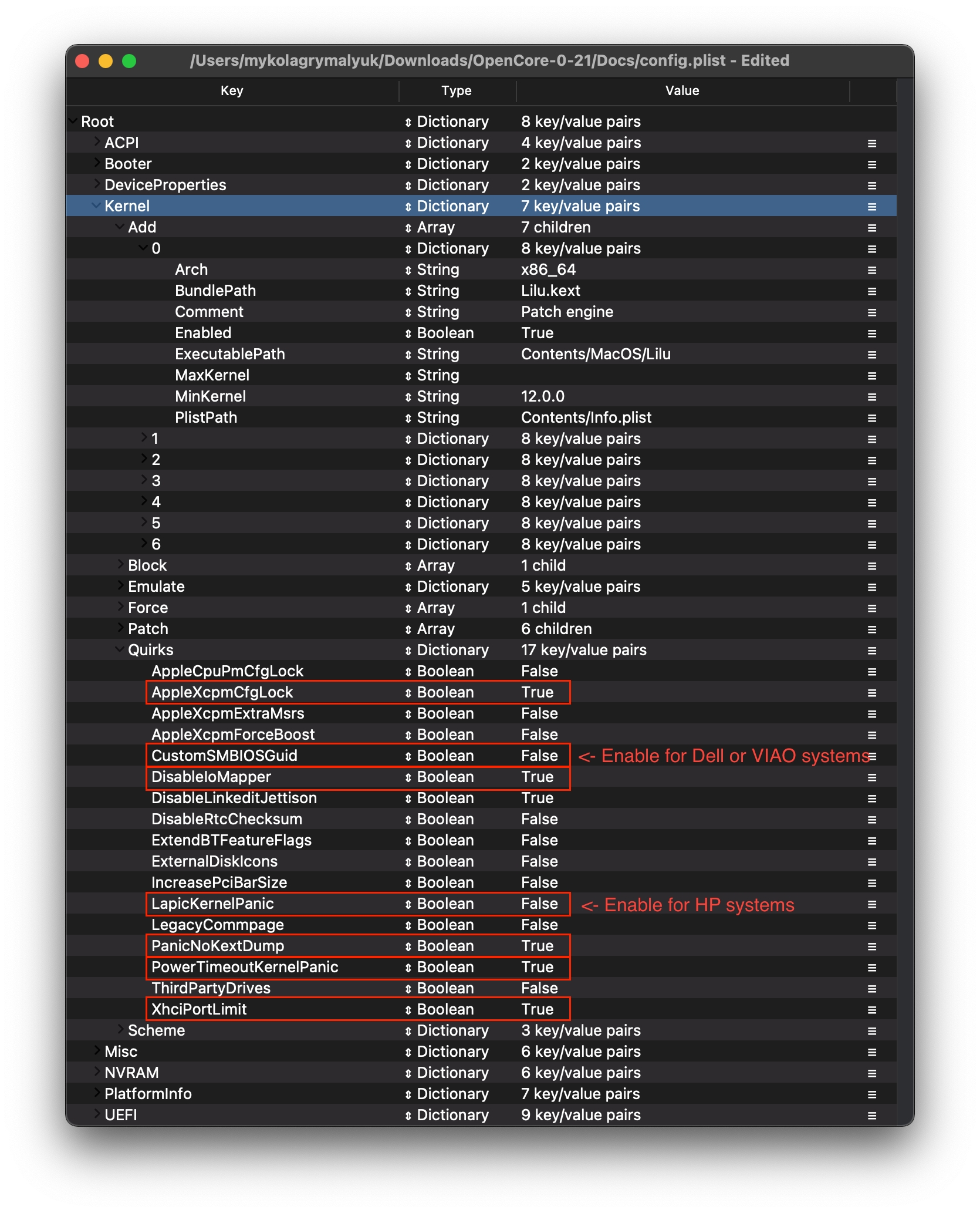

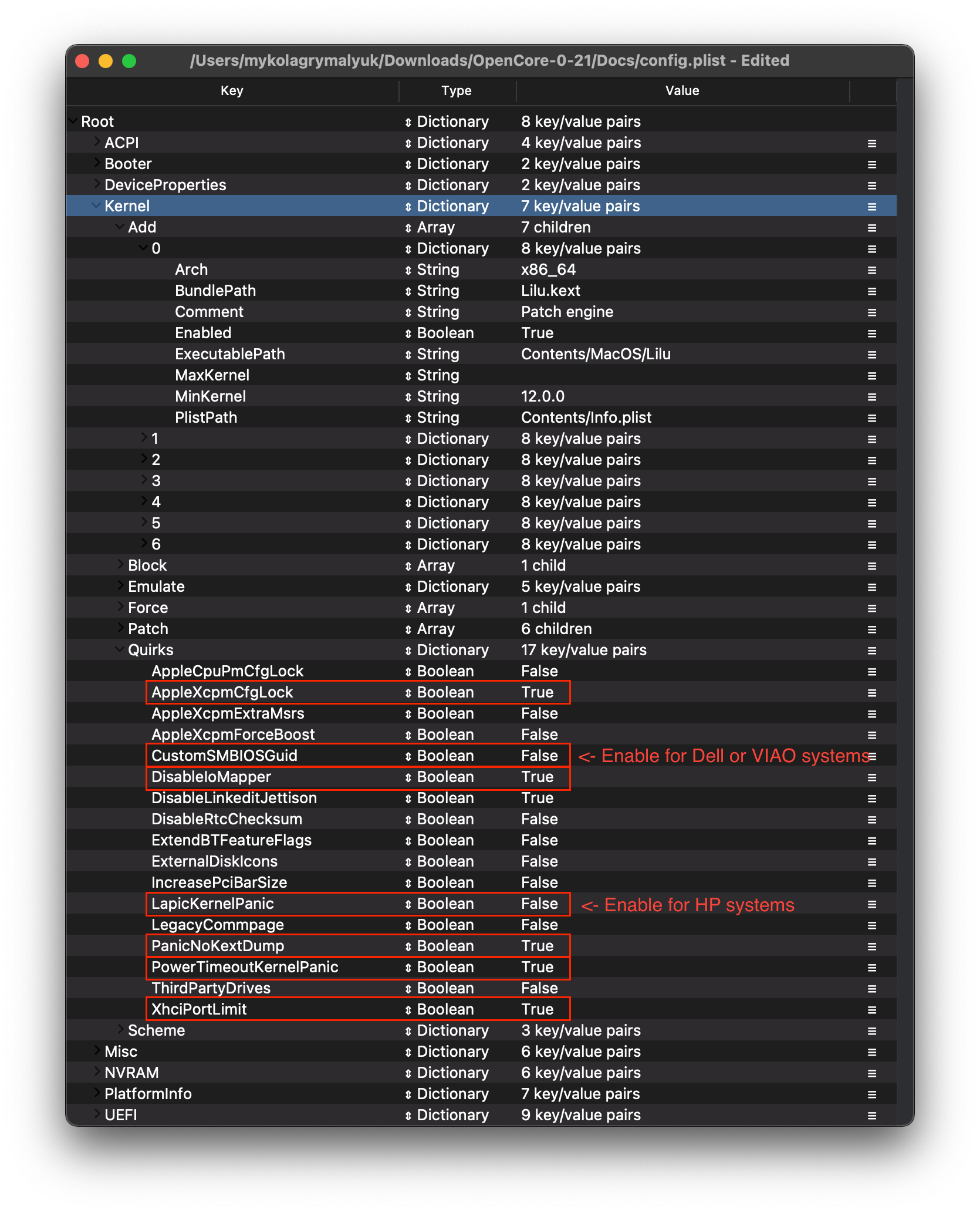

Quirks

Quirk	Enabled	Comment
AppleCpuPmCfgLock	YES	Cần bật nếu không thể vô hiệu hóa CFG-Lock trong BIOS
DisableIoMapper	YES	Không cần bật nếu đã vô hiệu hóa CFG-Lock trong BIOS
LapicKernelPanic	NO	máy HP cần bật quirk này
PanicNoKextDump	YES	Không cần bật nếu đã tắt VT-d trong BIOS
PowerTimeoutKernelPanic	YES
XhciPortLimit	YES	Cần tắt nếu cài macOS 11.3 đổ lên

Misc

Boot

Quirk	Enabled	Comment
HideAuxiliary	YES	Ẩn các option phụ trong menu boot của opencore. Để hiện các option này các bạn có thể ấn space ở trong menu boot opencore

Debug

Hữu ích với những người sử dụng opencore debug và để đọc lỗi khi boot gặp issue

Quirk	Enabled
AppleDebug	YES
ApplePanic	YES
DisableWatchDog	YES
Target	67

Security

Mục này cũng quan trọng đừng bỏ qua chúng ta sẽ có những thay đổi như sau

Quirk	Enabled	Comment
AllowSetDefault	YES
BlacklistAppleUpdate	YES
ScanPolicy	0
SecureBootModel	Default	Bình thường bạn hãy set nó là Default Để cho OpenCore tự set theo Smbios. Tuy nhiên đối với macos catalina- thì các bạn hãy set nó là Disabled
Vault	Optional	Đây là một option quan trọng hãy đặt nó là Optional . Hãy nhớ rằng nó có phân biệt chữ hoa và chữ thường

NVRAM

Add

• 4D1EDE05-38C7-4A6A-9CC6-4BCCA8B38C14

  • sử dụng cho OpenCore's UI scaling

  • Mặc định thông thường là đủ

• 4D1FDA02-38C7-4A6A-9CC6-4BCCA8B30102

  • Chủ yếu để fix RTC

• 7C436110-AB2A-4BBB-A880-FE41995C9F82

  • Boot-arg chung

boot-args	Description
-v	Arg này sẽ enable verbose mode. Dùng để hiện thị lỗi khi boot OpenCore
debug=0x100	Giúp ngăn khởi động lại khi bị panic. Cho phép bạn đọc được lỗi
keepsyms=1	Dùng chung với debug=0x100 để giúp bạn có thể dễ dàng đọc các lỗi kernel panic
alcid=1	dùng để fix audio bằng apple alc xem chi tiết tại đây
npci=0x3000	Dùng để thay cho option Above 4G Decoding không có trong bios. Nếu bật tuỳ chọn này trong bios thì phải xoá arg này đi

• Arg GPU:

boot-args	Description
agdpmod=pikera	Sử dụng để tắt board ID checks trên Navi GPUs (RX 5000 & 6000 series) nếu không sử dụng bạn sẽ nhận được 1 màn hình đen và chẳng có gì khác ngoài nó Không khuyến khích sử dụng nó nếu gpu của bạn không phải Navi GPU
-radcodec	Cho phép các amd GPU không hỗ trợ chính thức sử dụng Hardware Video Encoder
radpg=15	sử dụng để disable power-gating modes, Hữu ích cho GPU AMD
unfairgva=1	Sử dụng để fix hardware DRM support trên các AMD GPUs được hỗ trợ
nvda_drv_vrl=1	Enable web driver cho Nvidia
-wegnoegpu	Dùng để disbale tất cả các GPU trừ IGPU DGPU là bắt buộc phải disbale nếu như các bạn dùng AMD APU xem chi tiết cách disable tại đây

• csr-active-config: 00000000

  • Thiết lập sip mode mà không cần vào recovery

  • Tham khảo chi tiết tại đây

• run-efi-updater: No

  • Để ngăn các update firmware

• prev-lang:kbd: <>

  • để thiết lập ngô ngữ ban đầu khi cài đặt macos lang-COUNTRY:keyboard

  • American: en-US:0(656e2d55533a30 là dạng HEX)

  • Full list keyboard: AppleKeyboardLayouts.txt

  • Hint: prev-lang:kbd có thể được chuyển thành string vì vậy bạn có thể điền vào en-US:0 trực tiếp thay vì dùng hex

  • Hint 2: prev-lang:kbd có thể để trống (ví dụ <>) điều này sẽ làm xuất hiện bộ chọn ngôn ngữ khi cài đặt thay vì lần khởi động đầu tiên sau khi cài đặt

Key	Type	Value
prev-lang:kbd	String	en-US:0

Delete

Quirk	Enabled
WriteFlash	NO
LegacyOverwrite	YES

PlatformInfo

Dùng SMBIOS gen để generate các smbios

Ví dụ, đối với Skylake-X, chúng ta sẽ chọn SMBIOS iMacPro1,1

Chạy gen smbios chọn 1 để download MacSerial và chọn 3 để select SMBIOS. kết quả sẽ ra tương tự như sau:

  #######################################################
 #              iMacPro1,1 SMBIOS Info                 #
#######################################################

Type:         iMacPro1,1
Serial:       C02YX0TZHX87
Board Serial: C029269024NJG36CB
SmUUID:       DEA17B2D-2F9F-4955-B266-A74C47678AD3

Generic

Gen SMBIOS	Platform config
Type	SystemProductName
Serial	SystemSerialNumber
Board Serial	MLB
SmUUID	SystemUUID

Bạn có thể ghi rom dump từ gen smbios vào config. Sau khi cài đặt bạn có thể sửa giá trị này theo hướng dẫn Fixing iServices tại đây

Chú ý rằng bằng cần một serial không hợp lệ. Để kiểm tra điều này hãy nhập serial tại trang Apple's Check Coverage Page, bạn cần nhận được thông báo "Unable to check coverage for this serial number." khi nhập serial vào trang trên

Automatic: YES

• tạo PlatformInfo dựa trên Generic thay vì DataHub, NVRAM, và SMBIOS

UEFI

• ConnectDrivers: YES

  • Giúp bắt buộc load các driver. Nếu set thành No thì các driver sẽ tự động được thêm vào. Tuy nhiên không phải tất cả các driver đều chạy một số driver có thể không chạy dẫn dến lỗi

Drivers

Không cần chỉnh sửa, chỉ cần OC Snapshot

Key	Type	Description
Path	String	đường dẫn đến file trực tiếp trong folder OC/Drivers
LoadEarly	Boolean	cho phép driver load trước khi khởi tạo nvram chỉ nên bật cho OpenRuntime.efi và OpenVariableRuntimeDxe.efinếu sử dụng legacy nvram
Arguments	String	thêm một số arguments cho các driver

APFS

Mặc định OpenCore chỉ load các APFS drivers từ macOS Big Sur và mới hơn. Nếu bạn sử dụng Macos 10.15 và cũ hơn thì bạn sẽ cần chỉnh như sau

Nếu bạn đang dùng macOS Sierra hoặc cũ hơn có thể dùng HFS thay thế APFS. Bạn có thể bỏ qua phần này nếu đang dùng macos cũ hơn

macOS Version	Min Version	Min Date
High Sierra (10.13.6)	748077008000000	20180621
Mojave (10.14.6)	945275007000000	20190820
Catalina (10.15.4)	1412101001000000	20200306
No restriction	-1	-1

Input

Sử dụng keyboard cho hotkeys ở menu boot hoặc FileVault

Quirk	Value	Comment
KeySupport	YES

Output

Output	Value	Comment
UIScale	0	0 sẽ tự set resolution -1 sẽ để nó không thay đổi 1 cho 1x scaling, cho display bình thường 2 cho 2x scaling, cho HiDPI displays

Quirks

Liên quan đến các quirk về UEFI enviroment chúng ta sẽ thay đổi như sau

Quirk	Enabled	Comment
UnblockFsConnect	NO	Cần cho hệ thống HP

ReservedMemory

Chủ yếu cho IGPU sandybirdge. Ở hướng dẫn này chúng ta sẽ tạm không đề cập đến nó
